概　要

PMS20	PMS26
●1軸ステージで、ストロークが 　31mm、81mm、131mmの3種類	●1軸ステージで、ストロークが59mm 　109mm、159mm、209mmの4種類
●ボールねじリードは1mm、6mm	●ボールねじリードは2mm、6mm

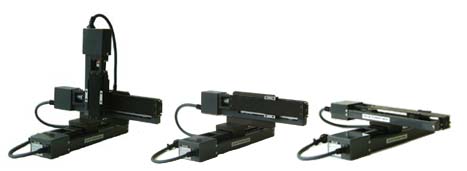

●単軸機能ステージの組み合わせにより　2軸XY、3軸XYZ　の多軸ステージも可能
●落下防止用、トルク保持用の電磁ブレーキ付きモータタイプも用意

特　徴
　●１軸ステージ組み合わせにより、多軸ステージとして使用可能
　●「リニア・モーションガイド＋ボールねじ」による一体構造アクチュエータ
　●省スペース・高性能・高精度
　●４方向等荷重構造により、取付姿勢が制限されない
　●取付が容易
　●軽量・コンパクトで取り扱いが簡単
　●長期間メンテナンスフリー

仕　様

型式シリーズ名	PMS20				PMS26
ストローク　[mm] (R･F･Hセンサ取付)	31 ・ 81 ・ 131				59 ・ 109 ・ 159 ・ 209
ボールねじリード　[mm]	1		6		2		6
最大速度　[mm/s]	60		300		120		300
水平方向最大荷重　[kg(N)]	10(98)		5(49)		20(196)		10(98)
最大モーメント荷重　[N･m]	Ma=3　　Mb=3　　Mc=8				Ma=8　　Mb=8　　Mc=20
最大推力　[kg(N)]	12(117.6)		1(9.8)		20(192)		5(49)
保持力*1　[kg(N)]	50(490)		10(98)		40(392)		10(98)
分解能　[mm/step]	フルステップ 0.002 ハーフステップ 0.001		フルステップ 0.012 ハーフステップ 0.006		フルステップ 0.004 ハーフステップ 0.002		フルステップ 0.012 ハーフステップ 0.006
繰り返し位置決め精度　[mm]	±0.01				±0.01
使用周囲温度　[℃]	0〜+50				0〜+50
質量　[kg]	0.85 ・ 1.05 ・ 1.2				1.65 ・ 1.9 ・ 2.15 ・ 2.4

　*1電磁ブレーキ付きの仕様

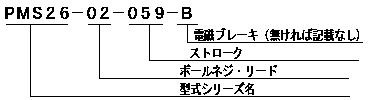

型式の構成
