概 要

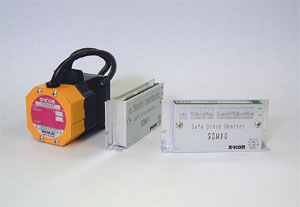

SDM10は、ステッピングモータの弱点とされる脱調とその兆候をリアルタイムに検出し、
アラーム信号を出力します。
特 徴
■モータ動作中はもとより、停止中の脱調検出も可能
■5相フルステップ、ハーフステップ駆動、弊社ナノドライブとの組合せ可能
■停止時の脱調検出機能切替(有効/無効)可能
■パルス入力方式切替(1P/2P)可能
■コンパクト設計
型式 | SDM10 | ||||
電源電圧 | DC24V±10% | ||||
消費電流 | 0.2A | ||||
信号入力 | フォトカプラ入力 入力抵抗 220Ω 入力信号電圧 L:0 - 0.5V H:4 − 5V 1パルス(PLUSE,CW/CCW)、2パルス(CW,CCW)、CO、/RST |
||||
信号出力 | オープンコレクタ出力 制御容量 25V 8mA以下 MONI、HEAT、ERR |
||||
絶縁抵抗 | 常温・常湿において、電源入力・モータ線←→ケース、電源入力・モータ線←→信号入力端子間をDC500メガーで測定した値が100MΩ以上 | ||||
使用周囲温度・湿度 | 0 〜 +40℃ 、 80%以下 凍結・結露なきこと | ||||
保存周囲温度・湿度 | -10 〜 +60℃ 、 80%以下 凍結・結露なきこと | ||||
外形寸法 | 92×50×17mm 外形寸法図 | ||||
質量 | 65g |
