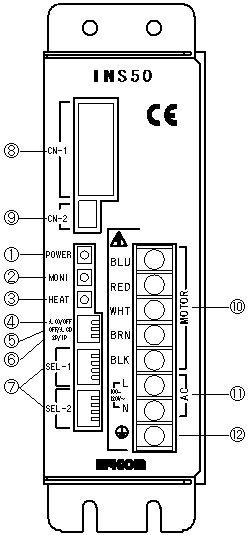

①電源表示LED（POWER） 通電時に点灯します ②励磁原点表示LED（MONI） 励磁原点時に点灯します ③オーバーヒート表示（HEAT） オーバーヒート時に点灯します ④自動カレントオフ機能切替（A.CO） 自動カレントオフ機能をON/OFFします ⑤自動カレントダウン機能切替（A.CD） 自動カレントダウン機能をON/OFFします ⑥パルス入力方式切替（2P/1P） パルス入力方式を切り替えます ⑦分解能切替スイッチ（SEL-1，SEL-2） 分解能を設定します ⑧信号入出力コネクタ（CN-1） 各種入出力信号を接続します ⑨分解能切替信号入力コネクタ（CN-2） 分解能切替信号を入力します ⑩モータ接続端子（MOTOR） モータリード線の色に合わせて接続します ⑪電源接続端子（AC） 電源を接続します ⑫保護接地端子（PE） 装置の保護接地端子と接続します |
