各部の名称および機能
１．電源表示LED （POWER）
　通電時に点灯します。

２．励磁原点表示LED （MONI）
　出力励磁パターンが励磁原点にあるとき点灯します。

３．オーバーヒート表示LED （HEAT）
　内部放熱器の温度が約70℃を超えたとき点灯します。

４．自動カレントダウン機能切替 （A.CD）
　自動カレントダウン機能を ON/OFFします。

５．自動カレントオフ機能切替 （A.CO）
　自動カレントオフ機能を ON/OFFします。

６．HALF/FULL 分解能切替 （HALF/FULL）
　モータのステップ角を切り替えます。

７．パルス入力方式切替 （2P/1P）
　パルス入力方式を切り替えます。

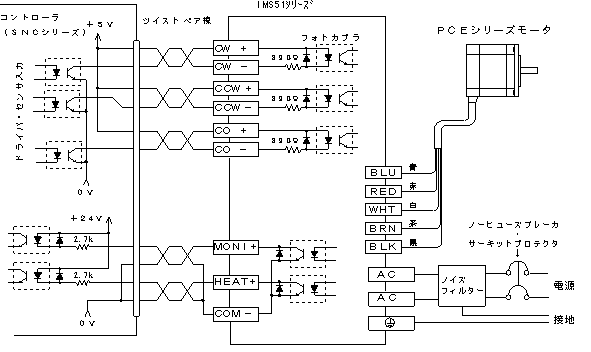

８．信号入出力コネクタ （CN-1）
　各種入出力信号を接続します。

９．モータ接続端子 （MOTOR）
　モータリード線の色に合わせて接続します。

１０．電源接続端子 （AC）
　電源を接続します。

１１．保護接地端子 （PE）
　装置の保護接地端子と接続します。
