概　要
IMS500シリーズは、入力電源電圧DC24V±10%、駆動電流MAX1.4A/相、超コンパクト
サイズを誇る５相ステッピングモータ・ドライバセットです。

特　徴
■超コンパクトサイズ
　○60.0×67.0×24.6（mm）
■励磁機能・パルス入力方式の選択が可能
■自動カレントダウン機能搭載

仕　様
型式 IMS500-020(S/A)L IMS500-120(S/A)L
電源電圧 DC24V±10%
駆動方式 スターバイポーラ方式
分解能 1/1　1/2　　基本ステップ角はモータにより異なります　（0.72°、0.36°の2種類）
出力電流 0.75A/相 1.4A/相
機能 ・自動カレントダウン　　・出力電流オフ機能
信
号
入
力		 入力形式 フォトカプラ入力　入力抵抗　220Ω　　　入力信号電圧　L：0〜0.5V　H：4〜5V
・CW　（PULSE） CW方向動作パルス指令入力　　（1パルス入力方式時には動作指令パルス入力）
・CCW（CW/CCW） CCW方向動作パルス指令入力　（1パルス入力方式時には回転方向入力）
・CO入力 モータの励磁・無励磁状態を制御出来ます
　・Hレベル：励磁オフ
　・Lレベル：励磁オン
絶縁抵抗 常温・常湿において、電源入力・モータ線一括端子−放熱板、電源入力・モータ線一括端子−信号入力端子間をDC500メガーで測定した値が100MΩ以上
使用周囲温度・湿度 　0〜+40℃　、　80%以下　　凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃　、　80%以下　　凍結・結露なきこと
外形寸法 67.0×60.0×24.6mm　外形寸法図
質量 75g

ドライバ・モータ　組み合わせ一覧表
モータ種類 セット型式 モータ型式 ドライバ型式 相電流 電源電圧
PEEシリーズ IMS500-020L-533EA(B)
IMS500-020L-535EA(B)		 PEE533-A(B)
PEE535-A(B)		 IMS500-020L 0.75A/相 DV24V
PFシリーズ IMS500-020L-543AC(BC)
IMS500-020L-544AC(BC)
IMS500-020L-545AC(BC)		 PF543-AC(BC)
PF544-AC(BC)
PF545-AC(BC)		 IMS500-020L
IMS500-120L-564AC(BC)
IMS500-120L-566AC(BC)
IMS500-120L-569AC(BC)		 PF564-AC(BC)
PF566-AC(BC)
PF569-AC(BC)		 IMS500-120L 1.4A/相
注）PF5□□-AC、PEE5□□-Aは片軸シャフトです。
　　PF5□□-BC、PEE5□□-Bは両軸シャフトです。
　 上記モータのほかに、電磁ブレーキ付き、ギア付きモータにも対応しております。

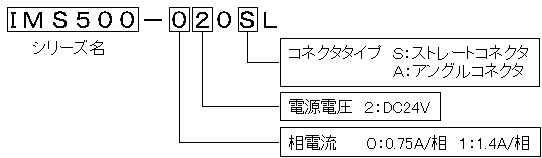

型番仕様



※ご注文の際は、モータ・ドライバセットでお願いします。
※製品改良のため、お断りなく仕様変更することがあります。ご了承下さい。
