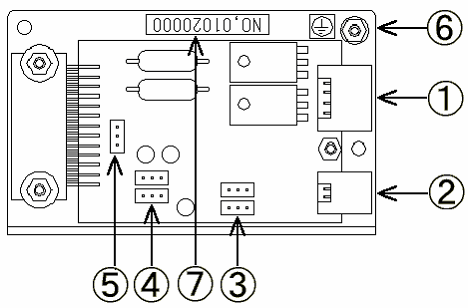

①電源及びモータ接続コネクタ（CN１）
CN1
１ DC24V
２ 0V
３ /B相
４ B相
５ /A相
６ A相

②信号入力コネクタ（CN2）
CN2
　 1パルス入力方式 2パルス入力方式
１ PULSE+ CW+
２ PULSE- CW-
３ CW/CCW+ CCW+
４ CW/CCW- CCW-

③パルス入力方式切り替えスイッチ（JP1、JP2）
ジャンパー設定 入力方式 備考
JP1：2-3
JP2：2-3		 1パルス入力方式 　
JP：1-2
JP：1-2		 2パルス入力方式 標準設定

④分解能切り替えスイッチ（JP3、JP4）
JP3 JP4 分解能 励磁方式 備考
1-2 1-2 1/1 2相励磁 　
1-2 2-3 1/2 1-2相励磁 　
2-3 1-2 1/4 W1-2相励磁 　
2-3 2-3 1/8 2W1-2相励磁 標準設定

⑤各相電流値切り替えスイッチ（JP5）
JP5１ 定格電流
2-3 1.2A
1-2 2.0A

⑥フレームグランド端子（FG）
　装置の保護接地端子と接続します
