CEマーキング対応
特 徴
■定格出力電流は、MAX2.0A/相を確保
■励磁機能、パルス入力方式の選択が可能
■低消費電力
■幅広い電源電圧、駆動電流に対応
○AC100〜120V入力 2.0A/相max
■CEマーキング対応（EN60950）
| 型式 | IMS20-210 (L) | ||||
| 電源電圧 | AC100 − 120V±10% 50/60Hz | ||||
| 駆動方式 | バイポーラ方式 | ||||
| 出力電流 | 2.0A/相 max | ||||
| 消費電流 | 240VA以下 | ||||
| 分解能 | フルステップ：1.8° ハーフステップ：0.9° | ||||
| 機能 | ・自動カレントダウン ・自動カレントオフ ・出力電流オフ ・励磁タイミング信号出力 ・オーバーヒート信号出力 |
||||
| 信 号 入 力 |
入力形式 | フォトカプラ入力 入力抵抗 390Ω 入力信号電圧 L：0〜0.5V H：4〜5V | |||
| ・CW （PULSE） | CW方向動作パルス指令入力 （1パルス入力方式時には動作指令パルス入力） | ||||
| ・CCW（CW/CCW） | CCW方向動作パルス指令入力 （1パルス入力方式時には回転方向入力） | ||||
| ・CO入力 | モータの励磁・無励磁状態を制御出来ます ・Hレベル：励磁オフ ・Lレベル：励磁オン |
||||
| 信 号 出 力 |
出力形式 | フォトカプラ オープンコレクタ出力 制御容量 25V 10mA以下 | |||
| ・MONI | 出力励磁パターンが励磁原点にある時に信号を出力します | ||||
| ・HEAT | ドライバ内の放熱器の温度が70℃を超えた時に信号を出力します | ||||
| 絶縁耐圧 | 常温・常湿において、電源入力・モータ線一括端子−PE端子間、電源入力・モータ線一括端子−信号入力端子間に2.0kV（60Hz）を1秒間印加しても異常を認めない | ||||
| 絶縁抵抗 | 常温・常湿において、電源入力・モータ線一括端子−PE端子間、電源入力・モータ線一括端子−信号入力端子間をDC500Vメガーで測定した値が100MΩ以上 | ||||
| 使用周囲温度・湿度 | 0〜+40℃ 、 80%以下 凍結・結露なきこと | ||||
| 保存周囲温度・湿度 | -10〜+60℃ 、 80%以下 凍結・結露なきこと | ||||
| 外形寸法 | 142×110×40mm 外形寸法図 | ||||
| 質量 | カバー有り 650g （IMS20-□□□） カバー無し 500g （IMS20-□□□L） | ||||
| モータ種類 | セット型式 | モータ型式 | ドライバ型式 | 相電流 | 電源電圧 |
| PFシリーズ | IMS20-210-243A(B) | PF243-A(B) | IMS20-210 | 0.9A/相 | AC100 − 120V |
| IMS20-210-244A(B) IMS20-210-245A(B) |
PF244-A(B) PF245-A(B) |
IMS20-210 | 1.2A/相 | ||
| IMS20-210-264A(B) IMS20-210-265A(B) IMS20-210-268A(B) |
PF264-A(B) PF265-A(B) PF268-A(B) |
IMS20-210 | 2.0A/相 |

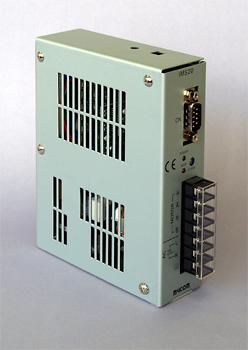

| カバー付きタイプ（標準） IMS20-210 |

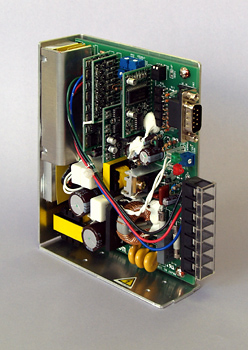

カバー無しタイプ IMS20-210L |
 |
 |
