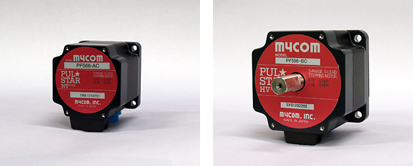

5相ステッピングモータ
PF高速シリーズ ＜生産中止品＞
仕様
| 型式 | 片軸 | PF569H-AC | PF596H-AC | PF599H-AC | PF5913H-AC | |
|---|---|---|---|---|---|---|
| 両軸 | PF569H-BC | PF596H-BC | PF599H-BC | PF5913H-BC | ||
| 励磁最大静止トルク | 16.6kgf・cm 1.66N・m |
21.0kgf・cm 2.1N・m |
41.0kgf・cm 4.1N・m |
63.0kgf・cm 6.3N・m |
||
| ロータ慣性モーメント | 560gcm2 560×10-7kg・m2 |
1400gcm2 1400×10-7kg・m2 |
2700gcm2 2700×10-7kg・m2 |
4000gcm2 4000×10-7kg・m2 |
||
| 基本ステップ角 | 0.72° | |||||
| 定格電流 | 2.8A/相 | |||||
| 絶縁耐圧 | 常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない | |||||
| 絶縁階級 | B種（130℃） | |||||
| 絶縁抵抗 | 常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上 | |||||
| 使用周囲温度 | -10℃〜+50℃ | |||||
| 質量 | 1.3kg | 1.7kg | 2.8kg | 3.8kg | ||
外形図
| PF高速シリーズ |
|---|
| 外形図ダウンロード（PDFファイル） |
