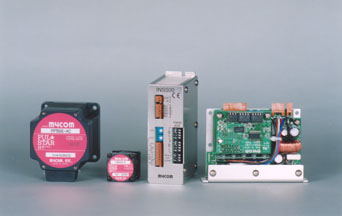

特 徴
■ナノ・ドライブ高分解能位置決め
 ○最大500,000分割/1回転
 ○最小1パルス移動量 : 0.00072°(基本ステップ角に対して1000分割時)
 ○分解能は16種類から選択可能
■角度分割の均等性により高精度・高分解能が可能
■ナノ・ドライブ駆動時であってもフルステップ駆動と同じトルク・スピード特性を実現
■超低振動位置決めが可能
■低消費電力
 ○最大50%低減(当社比)

■カバー無し、カバー付きタイプの両仕様を用意
■CEマーキング対応(EN60950)

仕 様(English here
型式 INS500-020 INS500-120
電源電圧 DC24V±10%
駆動方式 スターバイポーラ方式
出力電流 0.75A/相 1.4A/相
パルス入力方式 2パルス入力方式 2パルス入力方式
分解能 1、2、2.5、5、8、10、20、25、40、50、100、125、200、250、500、1000 分割
※基本ステップ角はモータにより異なります  (0.72°、0.36°の2種類)
機能 ・自動カレントダウン ・出力電流オフ ・励磁タイミング信号出力



入力形式 フォトカプラ入力 入力抵抗 390Ω   入力信号電圧 L:0〜0.5V H:4〜5V
・CW (PULSE) CW方向動作パルス指令入力  (1パルス入力方式時には動作指令パルス入力)
・CCW(CW/CCW) CCW方向動作パルス指令入力 (1パルス入力方式時には回転方向入力)
・CO入力 モータの励磁・無励磁状態を制御出来ます
 ・Hレベル:励磁オフ
 ・Lレベル:励磁オン
・SEL入力 分解能設定スイッチ(SEL1、2)のどちらの分解能で動作させるかを切り替えます
 ・Hレベル:SEL2で設定した分解能で駆動
 ・Lレベル:SEL1で設定した分解能で駆動



出力形式 フォトカプラ オープンコレクタ出力 制御容量 25V 10mA以下
・MONI 出力励磁パターンが励磁原点にある時に出力します
絶縁抵抗 常温・常湿において、電源入力・モータ線一括端子−ケース、電源入力・モータ線一括端子−信号入力端子間をDC500メガーで測定した値が100MΩ以上
使用周囲温度・湿度  0〜+40℃ 、 80%以下  凍結・結露なきこと
保存周囲温度・湿度 -10〜+60℃ 、 80%以下  凍結・結露なきこと
外形寸法 112×95×70mm 外形寸法図
質量 カバーなし 250g(INS500-□□□L)  カバーあり 270g(INS500-□□□)

ドライバ・モータ 組み合わせ一覧表
モータ種類 セット型式 モータ型式 ドライバ型式 相電流 電源電圧
PEEシリーズ INS500-020-533EA(B)
INS500-020-535EA(B)
PEE533-A(B)
PEE535-A(B)
INS500-020 0.75A/相 DV24V
PFシリーズ INS500-020-543AC(BC)
INS500-020-544AC(BC)
INS500-020-545AC(BC)
PF543-AC(BC)
PF544-AC(BC)
PF545-AC(BC)
INS500-020
PCEシリーズ INS500-120-5641AC(BC)
INS500-120-5661AC(BC)
INS500-120-5691AC(BC)
PCE5641-AC(BC)
PCE5661-AC(BC)
PCE5691-AC(BC)
INS500-120 1.4A/相

注)PCE5□□□-AC、PF5□□-AC、PEE5□□-Aは片軸シャフトです。
  PCE5□□□-BC、PF5□□-BC、PEE5□□-Bは両軸シャフトです。
  上記モータのほかに、電磁ブレーキ付き、ギア付きモータにも対応しております。
※ご注文の際は、モータ・ドライバセットでお願いします。

※製品改良のため、お断りなく仕様変更することがあります。ご了承下さい。
