■　接続例　■

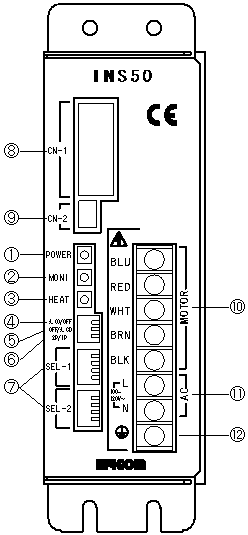

■　各部の名称、機能　■
	�@電源表示LED（POWER） 　通電時に点灯します �A励磁原点表示LED（MONI） 　励磁原点時に点灯します �Bオーバーヒート表示（HEAT） 　オーバーヒート時に点灯します �C自動カレントオフ機能切替（A.CO） 　自動カレントオフ機能をON/OFFします �D自動カレントダウン機能切替（A.CD） 　自動カレントダウン機能をON/OFFします �Eパルス入力方式切替（2P/1P） 　パルス入力方式を切り替えます �F分解能切替スイッチ（SEL-1，SEL-2） 　分解能を設定します �G信号入出力コネクタ（CN-1） 　各種入出力信号を接続します �H分解能切替信号入力コネクタ（CN-2） 　分解能切替信号を入力します �Iモータ接続端子（MOTOR） 　モータリード線の色に合わせて接続します �J電源接続端子（AC） 　電源を接続します �K保護接地端子（PE） 　装置の保護接地端子と接続します
＜信号入出力コネクタ（CN-1）＞　Dサブコネクタ 9極（オス）
組み合わせコネクタ　Dサブコネクタ 9極　ソケットタイプ コネクタ　：　オムロン株式会社　XM2D-0901 相当品　（メス） フード　：　オムロン株式会社　XM2S-0911　相当品　（M2.6×0.45）
＜分解能切替信号入力コネクタ（CN-2）＞
分解能設定スイッチ（SEL-1，SEL-2）のどちらの分解能でドライバを動作させるかを設定します。 　Hレベル：SEL-2で設定した分解能で動作します。（フォトカプラがオン時） 　Lレベル（または未接続）：SEL-1で設定した分解能で動作します。 組み合わせコネクタ（付属品） 日本圧着端子製造(株)　　ハウジング　XHP-2 コンタクト　SXH-001T-P0.6 ピン割　1：SEL+　2：SEL- ※注意：SEL-1、SEL-2のどちらか一方の設定が、分解能1/1の場合、この切替機能は使えません。切り替え時に位置ズレを起こします。 ※注意：分解能設定の変更は信号入力時には行わないでください。パルス入力中に変更するとモータが位置ズレをおこすことがあります。モータ停止時の分解能の変更では位置ズレは起こりません。
＜機能設定スイッチ＞
1.自動カレントオフ機能（A.CO） 　ドライバ内の温度が上昇し、オーバーヒート状態になったとき、自動的に励磁オフする機能です。 A.CO/OFFスイッチで機能解除できます。 2.自動カレントダウン機能（A.CD） 　モータ停止 約200ms後にモータ駆動電流値を通常時の約50％まで自動的に下げ、モータの発熱を低減します。 A.CD/OFFスイッチで機能解除できます。 （INS50-120はオートカレントダウン機能を解除できません。） 3.パルス入力方式切替（2P/1P） 　駆動パルスの入力方式を、2P/1Pスイッチで2パルス方式または1パルス方式に切り替えます。

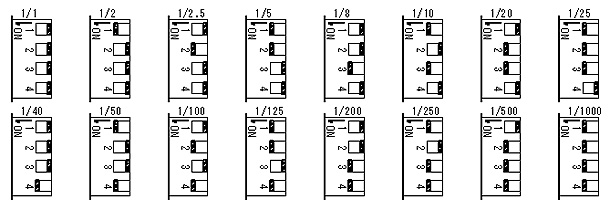

＜分解能切替スイッチ（SEL-1,SEL-2）＞
分解能切替スイッチを用いて分解能の設定を行います。2つの設定スイッチ（SEL-1、SEL-2）はそれぞれ16種類の分解能に設定することが出来ます。
