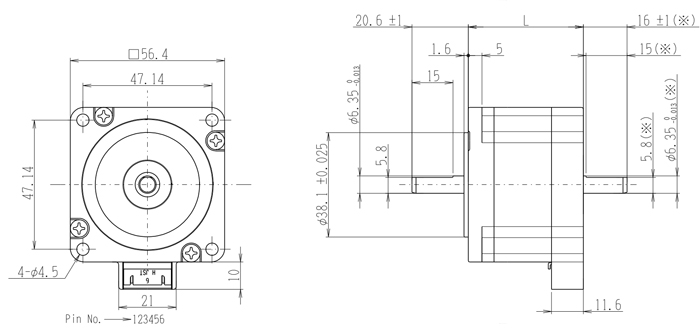

※両軸タイプのみの寸法です
XHP-6(PIN NO.) 1 2 3 4 5 6
励磁相(PHASE) A Acom /A B Bcom /B
リード線色
COLOR OF LEAD

Brown

Black

Orange

Red

White

Yellow

片軸 両軸 L寸法
L(mm)
PF264P-A PF264P-B 42.0
PF265P-A PF265P-B 54.5
PF268P-A PF268P-B 77.5

Header JST:S 6B-XH-A-1
Mating connector JST:XHP-6
