 ステッピングモータの発熱への対応として、一般的にはファンモータやヒートシンクが用いられますが、クールジェットモジュールは動力源に回転体を使わない新しい方式の小型空冷ユニットです。



■ 微少風量による抜群の冷却効果
■ 小型・薄型・簡単取付
■ 駆動源には回転体を未使用
■ 低消費電力
モータへの装着イメージ CMJ-1-05H(左:5cmタイプ)
CMJ-1-02H(右:2cmタイプ)
フィルタ装着時
(オプション品)


動画紹介

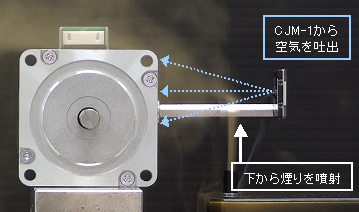

 以下のデモ動画では、クールジェットモジュール「CJM-1」をモータ側面に取り付け、モータとCJM-1の間に放たれた煙の動きを観察します。
<デモ内容>

クールジェットモジュール CJM-1 紹介動画
上記動画(Youtube)がご覧になれない場合は下記リンクからもご覧頂けます。
CJM-1デモ動画」(wmv形式 約4.2MB 10秒)

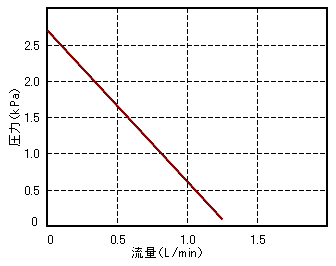

■P-Q(圧力-風量)特性■

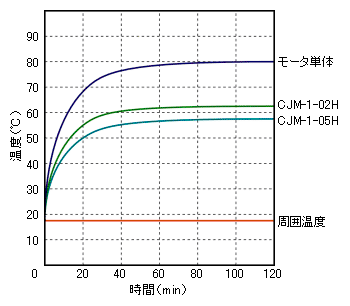

■温度測定結果■
<共通動作条件>モータ(PF268-B)を連続3kHzで2時間動作(オプションフィルタは未装着)

  2時間動作後の
モータ表面温度
単体との
温度上昇差
モータ単体 80.3℃
CJM-1-02H 62.4℃ -17.9℃
CHM-1-05H 59.1℃ -21.2℃

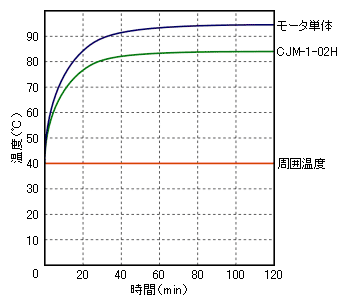

<周囲温度40℃の場合>

  2時間動作後の
モータ表面温度
単体との
温度上昇差
モータ単体 94.4℃
CJM-1-02H 84.0℃ -10.4℃
(当社の測定環境での結果であり、ご使用環境により特性は異なります)




型式 CJM-1-02H (2cmタイプ) CJM-1-05H (5cmタイプ) CJM-1-L (支柱無しタイプ)
外形寸法 28.9(W)×22.4(D)×25.3(H)mm 28.9(W)×22.4(D)×55.3(H)mm 27.4(W)×20.8(D)×5(H)mm
制御基板 9.5(W)×30(D)×3(H)mm
空気吐出圧(圧力) 1900Pa
風量(流量) 1L/min
外部電源電圧 DC24V±10%
消費電流 Max 35mA
使用周囲温度 0℃ 〜 +40℃ (凍結なきこと)
使用湿度 80%以下 (結露なきこと)
保存周囲温度 -10℃ 〜 +60℃ (凍結なきこと)
保存湿度 80%以下 (結露なきこと)
雰囲気 腐食性ガス、引火性ガス、塵埃のない室内、
質量 23g 30g 16g

<オプション品>
5個入りフィルター CJM-1-DF

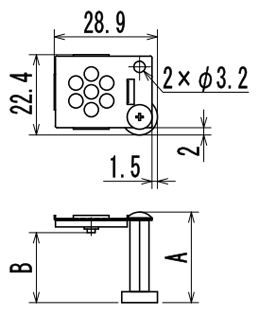

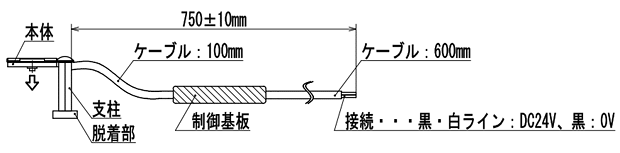

<CJM-1-02H/05H 外形図>

型式 A(mm) B(mm)
CJM-1-02H 25.3 19.6
CJM-1-05H 55.3 49.6
  <CJM-1-L 外形図>


<オプションフィルタ CJM-1-DF外形図>


※製品の性能および仕様、外観は改良のために予告なく変更することがありますのでご了承ください。
