技研だより






 このコーナーでは、技術研究所をはじめとするマイコムの技術現場の最新情報を紹介しています。

 今月は新製品の高性能ダンパー「Fine Damperシリーズ」をご紹介致します。

 ステッピングモータには、パルス信号によるオープンループ制御が可能、停止時での高保持トルク、高分解能による位置決め制御などの優れた特徴がありますが、弱点として振動や騒音を挙げる事ができます。
 モータシャフトに現れる振動の低減には、低コストで簡単に装着できるマイコムのFine Damperを用いることで解決できます。

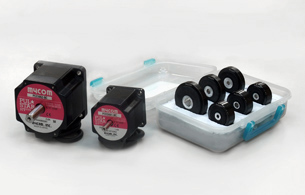

Fine Damper Kits
特 徴
■ 低速域から高速域までモータの振動を最大限に抑制
■ 振動による脱調を回避し、モータが持つトルク・速度性能を最大限に発揮
■ 2相/5相ステッピングモータの□42〜□85まで幅広いモータに対応したラインナップ
■ 全6種類のダンパーをパッケージ化した「Fine Damper Kits」

<ダンパー型式/対応モータ一覧>
適応モータ ダンパー型式
サイズ FD4015 FD5010 FD6010
-5 -6 -8 -6S -8S -14S
2相 □42
□56
□85
5相 □42
□60
□85

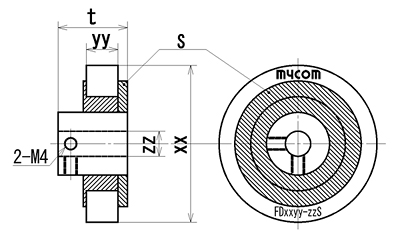

ダンパー型式説明
「FD xx yy - zz □」
FD シリーズ名 (Fine Damper)
xx イナーシャの直径 (mm)
yy イナーシャの厚み (mm)
zz モータのシャフト径 (mm)
S:側面ゴム付き
なし:側面ゴムなし

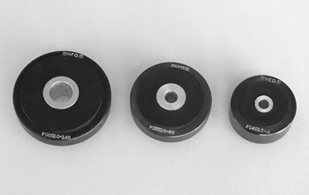

ダンパー型式
(外形図リンク)
xx
(mm)
yy
(mm)
zz
(mm)
t
(mm)
FD4015-5 40 15 5 22
FD4015-6 40 15 6.35 22
FD4015-8 40 15 8 22
FD5010-6S 50 10 6.35 22
FD5010-8S 50 10 8 22
FD6010-14S 60 10 14 22
(製品型式をクリックすると外形図を表示します)


<振動特性比較>

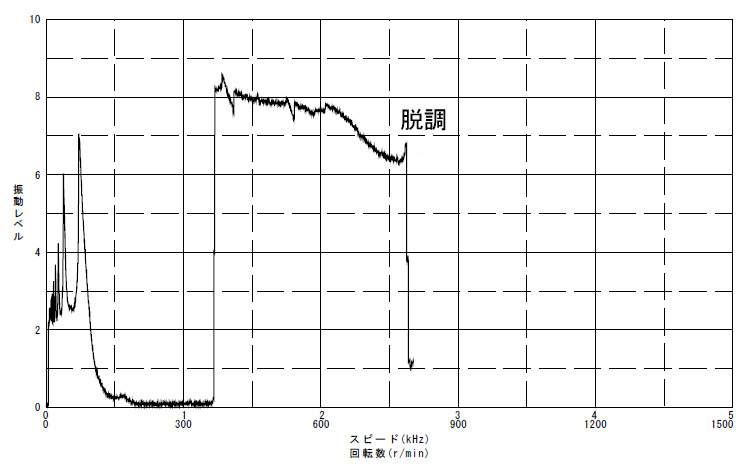

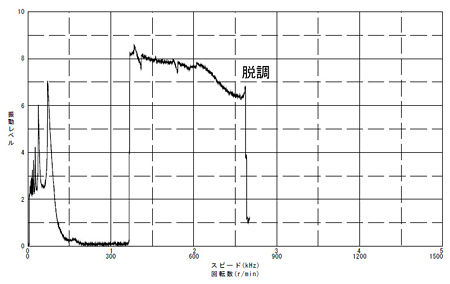

「ダンパー未装着時の速度-振動特性」

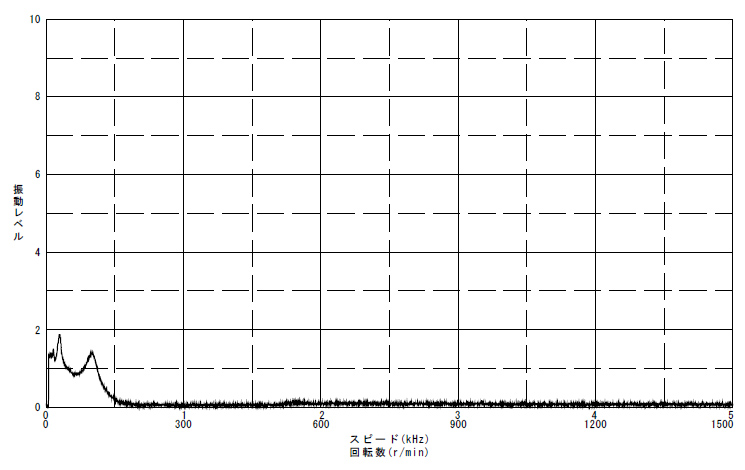

「Fine Damper 装着時の速度-振動特性」
(各特性図をクリックすると拡大表示します)
