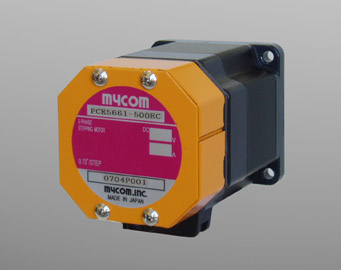

5相ステッピングモータ「PCEシリーズ」にインクリメンタル・エンコーダをセットしたシリーズです。

エンコーダ 分解能 取付角 ［mm］ 励磁最大静止トルク ［kgf･cm］ 500P/R 60 4.0〜15.8

5相ステッピングモータ「PCEシリーズ」にインクリメンタル・エンコーダをセットし、さらにMYCOM製のダンパーを一体化する事により、低振動化を実現した5相ステッピングモータです。

エンコーダ 分解能 取付角 ［mm］ 励磁最大静止トルク ［kgf･cm］ 500P/R 60 4.0〜15.8

MSMシリーズ　振動特性グラフ

仕 様

モータ型式		PCE5641-500EC	PCE5661-500EC	PCE5691-500EC
		MSM5641-C	MSM5661-C	MSM5691-C
モ ｜ タ 仕 様	相数	5相
	励磁最大静止トルク	4.0kgf･cm 0.4N･m	7.6kgf･cm 0.76N･m	15.8kgf･cm 1.58N･m
	ロータ慣性モーメント	175gcm2 175×10-7kgf・m2	280gcm2 280×10-7kgf・m2	560gcm2 560×10-7kgf・m2
	基本ステップ角	0.72°
	定格電流	1.4A/相
	絶縁耐圧	常温常湿において、モータコイル・ケース間に50Hz、1.0kVを1分間印加しても異常を認めない
	絶縁階級	B種（130℃）
	絶縁抵抗	常温常湿において、モータコイル・ケース間をDC500Vメガーで測定した値が100MΩ以上
	周囲使用温度	-10℃〜+50℃
	その他	キャプタイヤケーブル（リード線5本AWG22）
	ケーブル長さ	65cm
エ ン コ ｜ ダ 仕 様	出力形式	インクリメンタル
	分解能	500P/R
	電源	5V±5％
	消費電流	85mA　MAX
	動作温度	0〜70℃
	回転速度	MAX 30,000RPM
	回転加速度	250,000rad/sec
	出力回路形式	オープンコレクタ
	出力信号	3チャンネル　A・B・Z
	最大許容出力電圧	40V　（MAX）
	最大出力電流	30mA （MAX）
	その他	キャプタイヤケーブル（シールドケーブル使用、リード線6本 AWG20）
	ケーブル長さ	65cm

モータ型式をクリックすると外形図が開きます。

---
